扭矩傳感器專業知識答疑

Q:NCTE傳感器的響應頻率范圍怎么理解？

A:Frequency range, -3dB point, Bessel characteristics 2500Hz

頻率范圍 2500Hz 在-3dB點，貝塞爾特性,即信號有效截止頻率為2500Hz

截止頻率是指濾波器的響應在低于它的最大電平時跌落到某點的頻率，通常為最大電平的0.707 倍或0.5 倍，下降3dB或6dB。而我們所說的某點按照-3dB取，一般為半功率點，低于此點我們認為信號是失效的；

所以可以理解為NCTE動態扭矩傳感器的響應頻率范圍是0~2500Hz

Q:扭矩傳感器可以測角度嗎？角度的精度和分辨率如何理解？

A:NCTE 扭矩傳感器部分型號可以選配測量角度模塊；內部集成有標準的角度編碼器，輸出ABZ三相脈沖信號；

其中A、B 標配為360 PPR ，而Z 為1PPR ，需要注意的是，測轉速的模塊不一定可以測角度；因?yàn)樗灰欢ㄓ薪嵌确直媛?；而測量角度的模塊一定可以測量轉速；因?yàn)樗梢酝ㄟ^角度換算轉速；角度傳感器或角度編碼器的測量精度和分辨率是兩個完全不同的概念；分辨率是指AB所能得出來的最小角度步距；精度側是由角度傳感器本身的工藝決定的，有可能輸出的脈沖間隔誤差很小，也有可能角度輸出的誤差在某個碼盤的某個刻度誤差很大，這里所指的是在工藝上，碼盤刻度的均勻性決定了角度的誤差，所以在360度以內，角度傳感器的誤差是一個固定值；

一般技術上通過Z信號來清零以消除角度測量的累計誤差

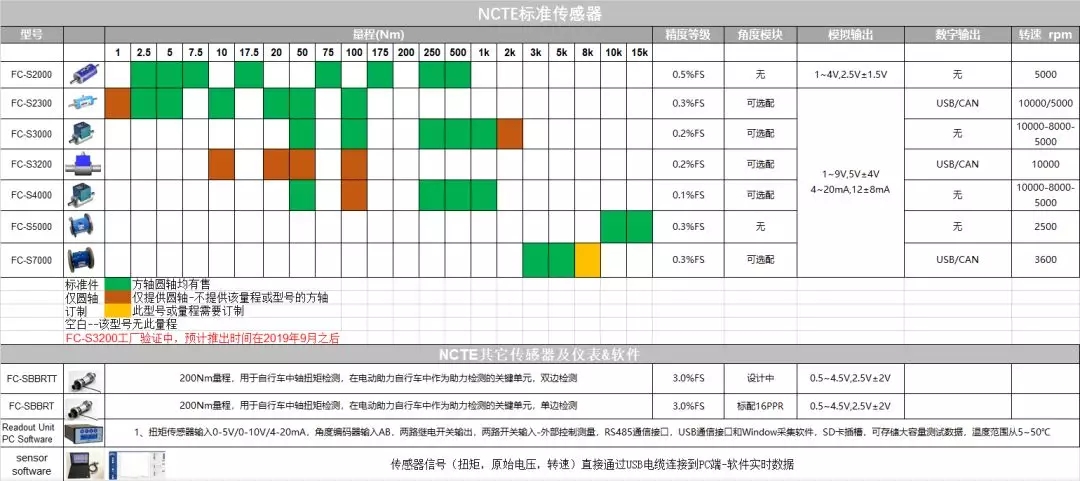

Q:扭矩傳感器如何選型？

A:參照您要測量的工況，選擇滿足轉速，扭矩，安裝方式的扭矩傳感器即可，同時要考慮極端情況下以上參數的配置，防止傳感器過載使用；
